作业内容
- 使用ECB实现make reservation用例的详细设计，包括用例简介，顺序图和类图。
- 讲逻辑设计类图映射到实际项目框架的包图。用树形结构表述实现的包和类。
用例简介

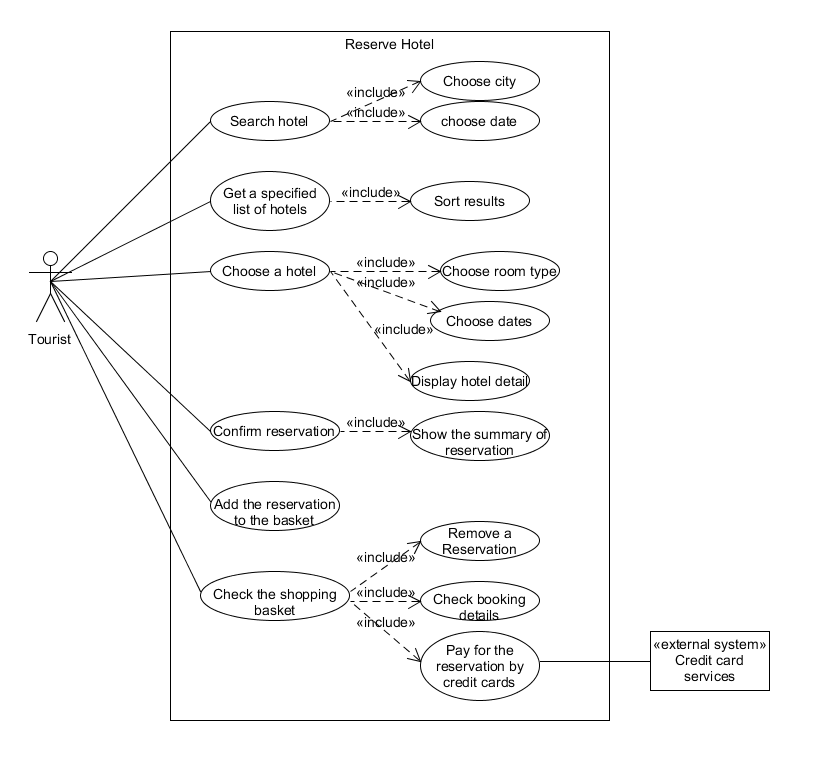

预定是酒店预定系统里的一个主要用例，里面包括许多子用例组成。这个用例过程包括选择目的城市，选择时间，搜索旅馆，查看旅馆和确定预定。整个流程中的各个步骤就是组成的子用例。下面为用例图详情。

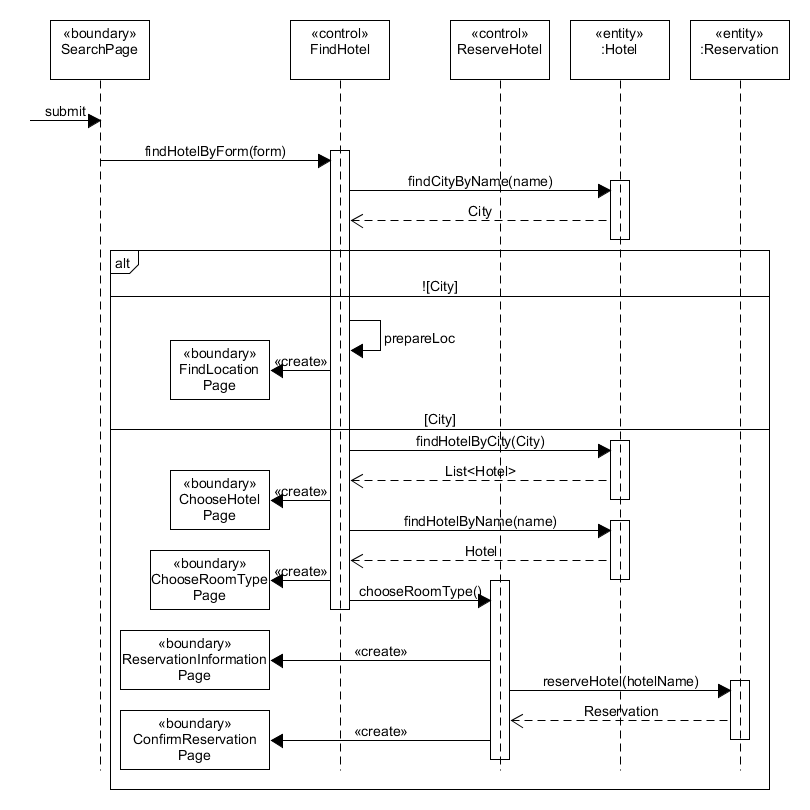

顺序图

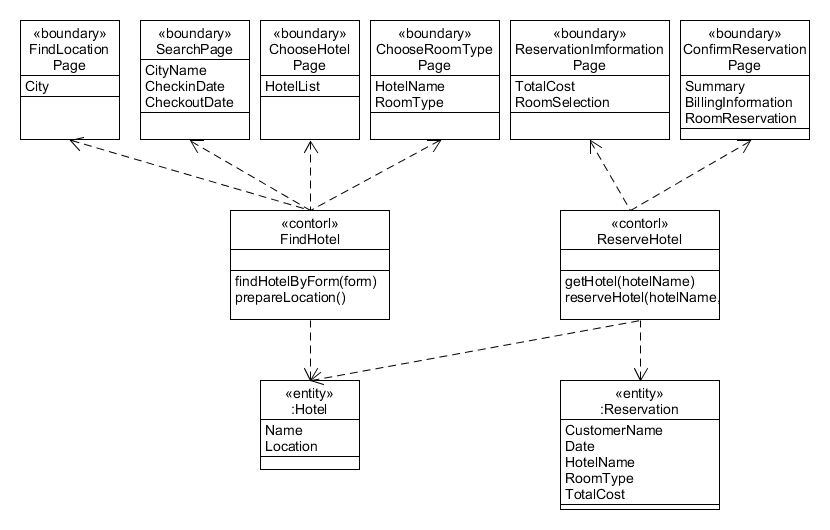

类图

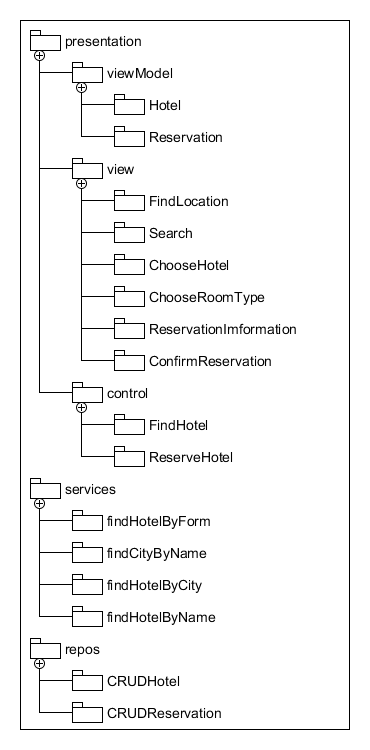

设计类图到项目框架的包图
预定是酒店预定系统里的一个主要用例，里面包括许多子用例组成。这个用例过程包括选择目的城市，选择时间，搜索旅馆，查看旅馆和确定预定。整个流程中的各个步骤就是组成的子用例。下面为用例图详情。
