系统分析与设计 Homework

使用UML进行状态建模

系分作业

Posted by ZJQ on May 1, 2018

参考Asg_RH文档，对Reservation/Order对象建模

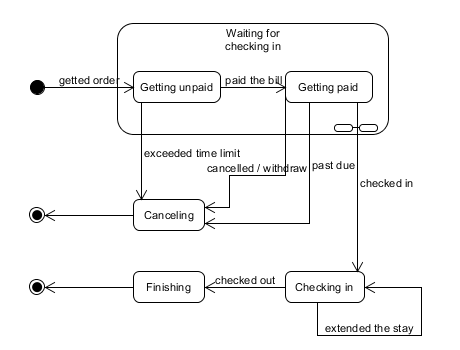

这里我只要参考了原文档和铂涛旅馆预定订单来进行建模 Reservation状态图

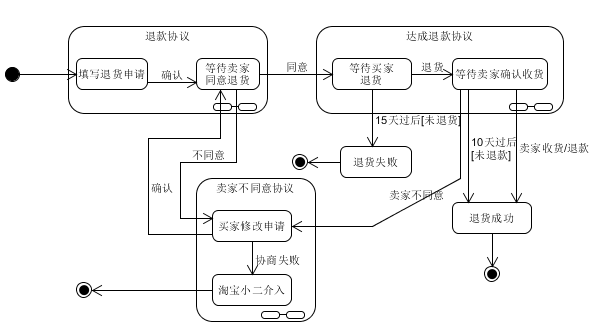

研究淘宝退货流程活动图，对退货业务对象状态进行建模

这里我主要参考了之前做的退货活动图以及百度知道上的一个状态流程淘宝状态图
