使用UML进行用例业务分析

1.用例建模

a. 阅读Asg_RH文档，绘制用例图。按照Task1要求，请使用工具UMLet，截图格式务必是png并控制尺寸。

b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：

• 对比 Asg_RH 用例图，请用色彩标注出创新用例或子用例
• 尽可能识别外部系统，并用色彩标注新的外部系统和服务 下面为铂涛会旅馆预定服务的用例图

c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法

这两个用例模型针对两个不同时期和不同时代。Asg_RH比较早期，主要针对的是澳大利亚地区的旅馆预定业务，因为市场不大，所以业务功能比较简单。而铂涛会是一个面向中国乃至全球的快捷旅馆预定的解决方案，除了其最基本的预定旅馆的业务外，还增加了很多额外的业务。</br> 在醒目早期，我觉得发现创新的思路和方法应该着眼于一个用例的可扩展上，比如对于旅馆预定的支付用例，铂涛会除了使用银行卡进行支付，还新增了现金以及移动支付，这都是基于原来的银行卡支付所进行的扩展。所以，我们在项目早期有了最基本的用例后，应该针对基本用例进行业务创新和扩展。

d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）

产品的backlog是敏捷开发中用来管理需求列表，排定优先级，形成迭代计划，组织开发/测试和交付过程的工具。下面是铂涛会的backlog：

属性名解释：

1. ID:为一个唯一标识，确定后最好固定不变，在其他工作或者文档中想引用故事就使用这个ID来引用
2. Name:2到10个字，通过简单的描述来说明用例
3. Imp:重要性
4. Est:初始估算
5. How to demo:从用户视角，从操作层面讲解这个用例如何运行
6. Notes:额外解释

2.业务建模

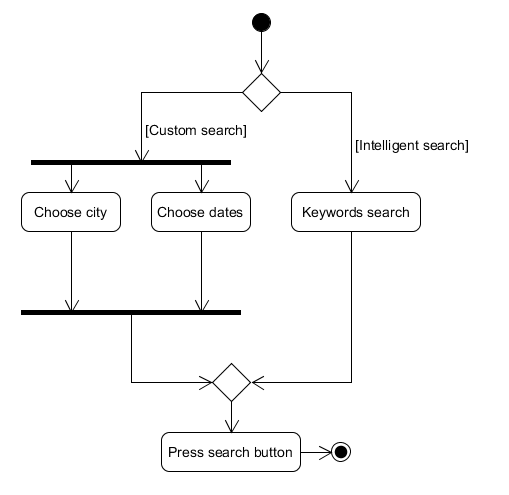

a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

用例图：

在流程图中，对于其中的每一个处理节点，都可以作为一个用例来进行编写，因为一个处理逻辑就是一些实实在在的用例。然后，对于每个处理节点，其实也可以发现新的子用例，比如关键字搜索应该支持哪些关键字，选择城市的时候是否有自动定位当前城市等。

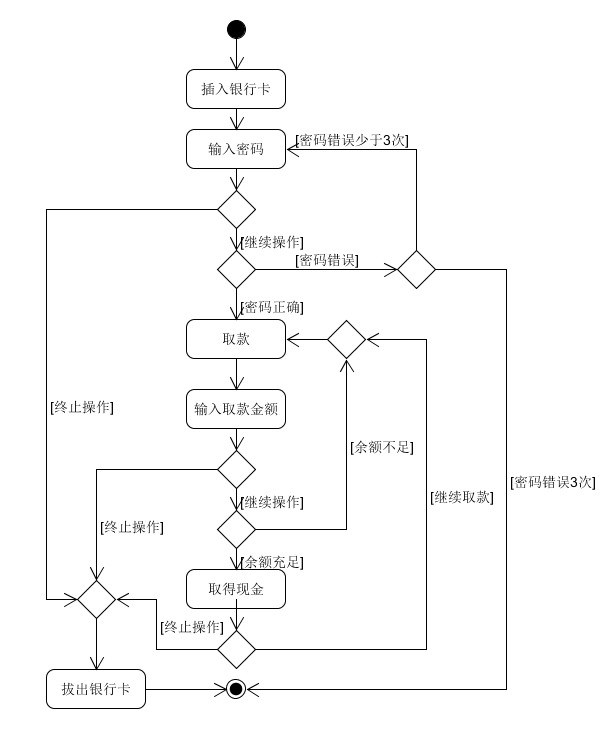

b. 选择你身边的银行 ATM，用活动图描绘取款业务流程

下面为建设银行的ATM取款业务流程：

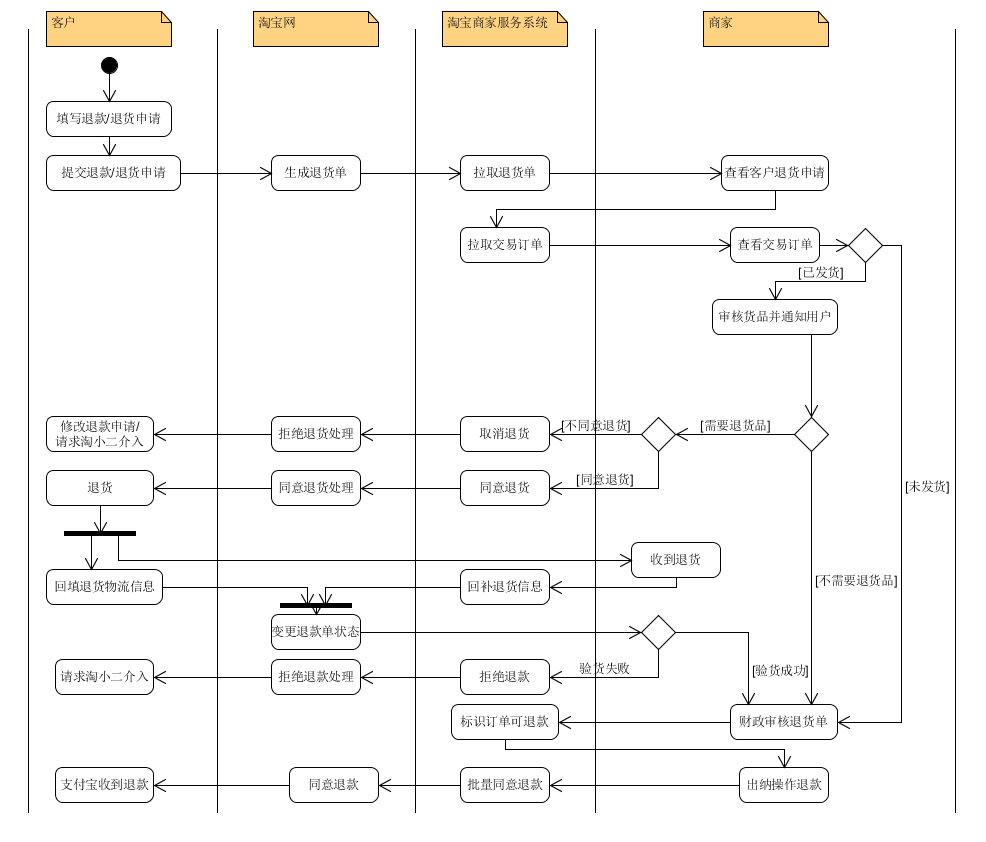

c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例

处理退货业务，淘宝需要实现以下系统用例：

• 生成退货单
• 拒绝退货处理
• 同意退货处理
• 变更退款单状态
• 拒绝退款处理
• 同意退款

3.用例文本编写

在大作业基础上，分析三种用例文本的优点和缺点

摘要用例

优点：简单编写，编写时间快，有利于快速迭代

缺点：编写信息少，只能描述简单的用例，容易使得用例情景不确定。

非正式用例

优点：较简单，能够表示一定信息的用例

缺点：难以描述一些复杂的主要用例

详述用例

优点：结构化，展示跟多细节，更为深入

缺点：书写复杂，所花时间较久，不易于后面修改，需要迭代多次才能得到最终用例
